什么是PoE供電？其功率標準（如802.3af、at、bt）有何差異？適用哪些弱電設備？

在智能建筑與物聯網技術深度融合的今天，一根網線同時傳輸數據與電力的技術已成為弱電工程的核心支撐。PoE（Power over Ethernet）供電技術通過以太網雙絞線實現電力與數據的同步傳輸，不僅簡化了布線復雜度，更推動了設備部署的靈活性。本文將從技術原理、標準演進、設備適配三個維度，深度解析PoE供電的底層邏輯與行業應用。

一、PoE供電的技術本質：電力與數據的“雙絞線共舞”

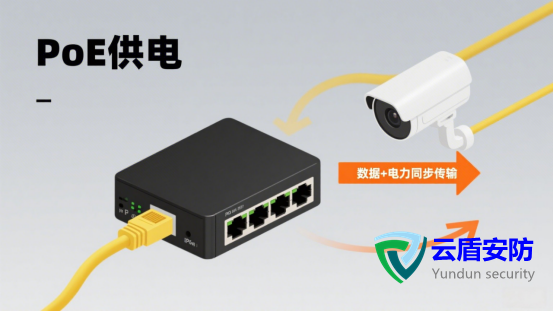

PoE技術的核心在于利用標準以太網電纜中未使用的線對傳輸直流電，同時通過其他線對傳輸數據信號。這一過程通過供電端設備（PSE）與受電端設備（PD）的握手協議實現：PSE首先輸出低電壓檢測PD是否符合標準，確認后通過分級機制確定供電功率，最終輸出48V直流電并持續監測功率狀態。

以IEEE 802.3af標準為例，PSE需在44-57V電壓范圍內提供350mA電流，確保PD端在100米傳輸距離后仍能獲得12.95W可用功率。這種設計巧妙利用了雙絞線的電磁屏蔽特性，既避免電力傳輸對數據信號的干擾，又通過動態功率管理實現能效優化。例如，當PD設備進入待機狀態時，PSE可自動降低輸出功率至0.5W以下，顯著減少能源浪費。

二、功率標準的演進：從15W到100W的跨越式發展

PoE技術的標準化進程始終圍繞功率擴展展開，三大核心標準（802.3af/at/bt）構成了覆蓋低、中、高功率設備的完整生態：

1. IEEE 802.3af（PoE）：基礎供電的奠基者

作為首個國際標準，802.3af定義了15.4W的最大輸出功率（實際可用12.95W），采用兩對雙絞線供電。其典型應用場景包括：

• IP電話：早期VoIP設備功耗普遍低于10W，802.3af可輕松滿足需求

• 無線接入點：單頻AP的峰值功耗約8W，標準供電綽綽有余

• 基礎安防攝像頭：固定視角、低分辨率攝像機的功耗通常在6-8W區間

該標準的局限性在于無法支持需要持續加熱或機械運動的設備，例如PTZ攝像頭（平移-傾斜-變焦）的啟動電流常超過1A，遠超350mA的電流限制。

2. IEEE 802.3at（PoE+）：高功率設備的破局者

針對802.3af的功率瓶頸，2009年發布的802.3at標準將輸出功率提升至30W（實際可用25.5W），并引入Type 1/Type 2雙模式供電：

• Type 1：兼容802.3af設備，維持兩對線供電

• Type 2：采用四對線全雙工供電，電流提升至600mA

這一改進使得802.3at成為高清視頻監控的主流選擇：

• 4K攝像頭：帶紅外補光與智能分析功能的攝像機功耗可達18-22W

• 雙頻無線AP：支持802.11ac/ax的設備峰值功耗超過20W

• 智能門禁系統：集成電磁鎖、讀卡器、攝像頭的綜合終端功耗約25W

3. IEEE 802.3bt（PoE++）：全場景供電的終極方案

2018年發布的802.3bt標準通過四大創新實現功率質的飛躍：

• 四對線全功率供電：Type 3/Type 4模式分別支持60W/100W輸出

• 九級功率分類：從Class 0（0.44-12.95W）到Class 8（71.3-99.9W）精準匹配設備需求

• 動態功率分配：PSE可根據PD實時功耗調整供電策略

• 10Gbps數據兼容：支持2.5G/5G/10G以太網傳輸

該標準已滲透至多個高功耗領域：

• LED照明系統：智能調光面板與傳感器集成的燈具功耗達45-60W

• 醫療設備：便攜式超聲儀、監護儀等移動終端需要70W以上持續供電

• 工業物聯網：支持PoE的工業路由器、邊緣計算網關功耗普遍超過50W

三、設備適配的黃金法則：功率、距離與線纜的三維匹配

1. 功率匹配：避免“小馬拉大車”

設備選型需遵循“PSE總功率＞ΣPD峰值功率”原則。例如，部署8臺25W的802.3at攝像頭時，應選擇總功率≥200W的PoE交換機（考慮10%功率冗余）。對于混合場景，可采用“802.3bt交換機+802.3af分離器”方案，既滿足高功率設備需求，又兼容低功耗終端。

2. 距離優化：破解長距離供電難題

電力傳輸損耗與距離平方成正比，100米傳輸時銅纜電阻可達20Ω。實際工程中可通過三種方式延長供電距離：

• 線纜升級：六類線（Cat6）電阻比超五類線低30%，150米傳輸時功率損耗減少42%

• 中繼設備：部署PoE擴展器可將距離延長至300米

• 電壓提升：采用48V以上供電電壓（需符合UL 60950安全標準）

3. 線纜選擇：材質決定傳輸效率

不同材質線纜的電阻差異顯著：

• 銅包鋼線：100米電阻達75-100Ω，僅適用于短距離低功率場景

• 銅包鋁線：電阻24-28Ω，是經濟型項目的首選

• 無氧銅線：電阻僅15-20Ω，可確保90%以上功率傳輸效率

建議優先選用符合TIA/EIA-568標準的六類無氧銅線纜，其250MHz帶寬與低衰減特性可同時滿足數據與電力傳輸需求。

結語：PoE供電——弱電智能化的基礎設施革命

從2003年802.3af標準的誕生，到2025年802.3bt設備的普及，PoE技術已從邊緣創新演變?yōu)橹悄芙ㄖ暮诵幕A(chǔ)設施。其價值不僅體現在布線成本降低30%以上，更在于通過統一供電平臺實現了設備管理的數字化轉型。隨著AIoT設備的爆發式增長，支持100W供電、10Gbps傳輸?shù)?02.3bt標準將成為未來五年弱電工程的主流選擇。對于系統集成商而言，掌握功率計算、線纜選型、設備適配三大核心技能，將是決勝智能時代的關鍵競爭力。
