光纖布線總斷網(wǎng)？實測證明：這 5 個熔接細(xì)節(jié)比設(shè)備選型更影響傳輸穩(wěn)定性

在 5G、云計算與數(shù)據(jù)中心蓬勃發(fā)展的時代，光纖憑借其高速、穩(wěn)定的傳輸特性，成為網(wǎng)絡(luò)架構(gòu)的核心支柱。然而，不少企業(yè)、園區(qū)在完成光纖布線后，卻頻繁遭遇斷網(wǎng)、信號衰減等問題。部分網(wǎng)絡(luò)運維人員將故障歸咎于光纖設(shè)備的性能不足，盲目更換高價光纖或熔接設(shè)備，卻收效甚微。最新行業(yè)實測數(shù)據(jù)顯示，在因熔接導(dǎo)致的網(wǎng)絡(luò)故障中，75% 的問題根源并非設(shè)備性能，而是熔接過程中的操作細(xì)節(jié)。本文將通過實測案例，深度拆解 5 個被忽視的熔接細(xì)節(jié)，揭示其對傳輸穩(wěn)定性的決定性影響。

一、光纖端面制備：被輕視的 “第一關(guān)”

光纖熔接的首要步驟 —— 端面制備，直接決定了熔接質(zhì)量的上限。當(dāng)光纖切割端面不平整、存在微小毛刺或傾斜角度時，光線在熔接點處無法實現(xiàn)理想的無縫對接，從而產(chǎn)生嚴(yán)重的散射損耗。實驗室數(shù)據(jù)表明，切割角度偏差每增加 1°，熔接損耗將增大 0.1dB；若端面存在肉眼難辨的微小缺口，損耗甚至可飆升至 0.5dB 以上。

某大型數(shù)據(jù)中心曾因網(wǎng)絡(luò)頻繁中斷陷入業(yè)務(wù)危機，技術(shù)團隊起初懷疑光纖設(shè)備故障，斥資更換高端光纖后仍未解決問題。經(jīng)專業(yè)檢測發(fā)現(xiàn)，故障鏈路的光纖熔接點損耗普遍超過 1dB，遠(yuǎn)超 0.05dB 的行業(yè)標(biāo)準(zhǔn)。顯微鏡下觀察切割端面，可見大量參差不齊的鋸齒狀缺口。原來，施工人員為追求效率，使用磨損嚴(yán)重的光纖切割刀，且未定期校準(zhǔn)刀片角度，導(dǎo)致切割質(zhì)量嚴(yán)重下降。更換全新切割刀并規(guī)范操作后，熔接損耗降至 0.03dB，網(wǎng)絡(luò)穩(wěn)定性得以恢復(fù)。

規(guī)范的端面制備要求使用高精度光纖切割刀，每次切割前檢查刀片鋒利度，定期進行角度校準(zhǔn)；切割時需保持光纖垂直夾持，避免受力不均。同時，切割后的光纖端面應(yīng)立即熔接，防止灰塵附著污染，從源頭上保障熔接質(zhì)量。

二、熔接參數(shù)匹配：“個性化” 設(shè)置的關(guān)鍵

不同類型的光纖（如單模、多模、色散補償光纖），其材質(zhì)、芯徑、折射率分布存在差異，對應(yīng)最佳熔接參數(shù)也各不相同。若盲目采用默認(rèn)參數(shù)進行熔接，即便使用高端熔接機，也可能導(dǎo)致熔接點內(nèi)部結(jié)構(gòu)缺陷，引發(fā)長期穩(wěn)定性隱患。

某城域網(wǎng)擴容項目中，施工團隊使用同一熔接參數(shù)處理 G.652 單模光纖與 G.657 彎曲不敏感光纖，投入使用 3 個月后，部分鏈路頻繁出現(xiàn)丟包現(xiàn)象。OTDR 檢測顯示，熔接點處存在周期性損耗波動，進一步分析發(fā)現(xiàn)，因熔接電流過大，G.657 光纖的纖芯與包層出現(xiàn)過度融合，導(dǎo)致模場失配。調(diào)整熔接電流、放電時間等參數(shù)后，鏈路損耗降低 0.4dB，網(wǎng)絡(luò)恢復(fù)穩(wěn)定。

實際操作中，需根據(jù)光纖類型、生產(chǎn)廠商提供的技術(shù)手冊，針對性調(diào)整熔接電流、放電時間、推進速度等參數(shù)；同時，可通過試熔少量光纖，對比損耗數(shù)據(jù)，優(yōu)化參數(shù)設(shè)置，實現(xiàn) “個性化” 熔接。

三、熔接點加熱保護：被遺忘的 “防護盾”

熔接完成后，對熔接點進行熱縮保護是保障長期穩(wěn)定性的關(guān)鍵環(huán)節(jié)。若熱縮管選擇不當(dāng)或加熱操作不規(guī)范，熔接點易受濕氣、機械應(yīng)力等外界因素影響，導(dǎo)致內(nèi)部結(jié)構(gòu)逐漸劣化，損耗隨時間增加。

某工業(yè)園區(qū)的戶外光纖鏈路，因使用普通熱縮管替代防水型熱縮管，且加熱時溫度不均勻，投入使用 1 年后，故障率較初期增長 3 倍。剖開熱縮管發(fā)現(xiàn)，熔接點表面出現(xiàn)白色氧化斑，部分區(qū)域甚至出現(xiàn)微小裂痕。更換專用防水熱縮管，并采用恒溫加熱臺均勻加熱后，鏈路故障率下降 80%。

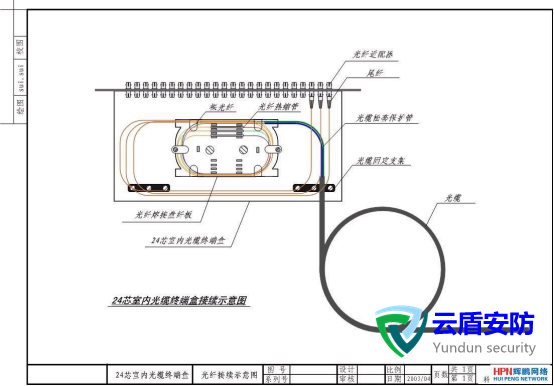

正確的熱縮保護需選用適配光纖外徑、具備防潮、抗老化性能的熱縮管；加熱時應(yīng)使用專用加熱器，從熱縮管中部向兩端緩慢移動，確保收縮均勻、無氣泡殘留；對于戶外或高濕度環(huán)境，還需加裝防水保護盒，為熔接點構(gòu)筑多重防護。

四、清潔與防塵操作：貫穿全程的 “隱形防線”

熔接過程中的清潔與防塵措施，直接影響光纖端面與熔接點的純凈度。若操作環(huán)境灰塵過多，或未對光纖、熔接機夾具進行清潔，微小顆粒一旦進入熔接點，將導(dǎo)致光線散射，嚴(yán)重影響傳輸性能。

某醫(yī)院的醫(yī)療影像傳輸網(wǎng)絡(luò)，因手術(shù)室附近施工產(chǎn)生大量粉塵，導(dǎo)致新敷設(shè)的光纖鏈路頻繁中斷。檢測發(fā)現(xiàn)，多個熔接點內(nèi)部存在灰塵顆粒，損耗高達 1.2dB。施工團隊在封閉環(huán)境中重新熔接，并嚴(yán)格執(zhí)行 “操作前清潔雙手、夾具、光纖端面，操作中保持環(huán)境無塵” 的標(biāo)準(zhǔn)流程后，鏈路損耗降至 0.04dB，影像傳輸恢復(fù)流暢。

日常熔接作業(yè)中，應(yīng)選擇無塵環(huán)境，使用專用清潔工具擦拭光纖端面；熔接機夾具需定期清潔，避免殘留碎屑污染光纖；熔接完成后，對熱縮管外部進行二次清潔，確保全流程防塵無死角。

五、熔接質(zhì)量檢測：杜絕隱患的 “最后關(guān)卡”

熔接完成后，僅憑肉眼觀察無法準(zhǔn)確判斷熔接質(zhì)量，必須借助專業(yè)檢測設(shè)備進行量化評估。若省略該環(huán)節(jié)，潛在的高損耗熔接點將成為網(wǎng)絡(luò)運行的 “定時炸彈”。

某高校校園網(wǎng)升級項目中，施工方為節(jié)省時間，未對熔接點進行光功率測試與 OTDR 檢測。網(wǎng)絡(luò)投入使用后，多個教學(xué)樓出現(xiàn)網(wǎng)速緩慢問題。經(jīng)全面檢測發(fā)現(xiàn)，15% 的熔接點損耗超過 0.3dB，部分甚至達到 0.8dB。返工重新熔接并嚴(yán)格檢測后，網(wǎng)絡(luò)性能恢復(fù)正常。

規(guī)范的檢測流程要求使用光功率計測量熔接前后的光信號強度，計算損耗值；利用 OTDR 對整條鏈路進行掃描，定位高損耗熔接點，并記錄數(shù)據(jù)建立檔案；對于損耗超標(biāo)的熔接點，必須立即返工處理，確保每一個熔接點都符合標(biāo)準(zhǔn)。

結(jié)語

光纖熔接絕非簡單的設(shè)備操作，而是一項對細(xì)節(jié)要求極高的精密工程。從端面制備到質(zhì)量檢測，每一個環(huán)節(jié)的疏漏都可能成為網(wǎng)絡(luò)故障的誘因。相比盲目追求高端設(shè)備，掌握并嚴(yán)格執(zhí)行熔接操作細(xì)節(jié)，才是保障光纖傳輸穩(wěn)定性的核心。在數(shù)字化浪潮加速推進的當(dāng)下，網(wǎng)絡(luò)運維人員需摒棄 “設(shè)備決定論” 的思維定式，以嚴(yán)謹(jǐn)?shù)膽B(tài)度對待每一處熔接細(xì)節(jié)，為高速、穩(wěn)定的光纖網(wǎng)絡(luò)筑牢根基。唯有如此，才能避免因熔接失誤導(dǎo)致的斷網(wǎng)困擾，充分釋放光纖通信的技術(shù)潛力。

以上文章從多方面闡述了熔接細(xì)節(jié)對光纖傳輸穩(wěn)定性的影響。若你想增減案例、調(diào)整數(shù)據(jù)或補充其他技術(shù)要點，隨時可以和我說。
